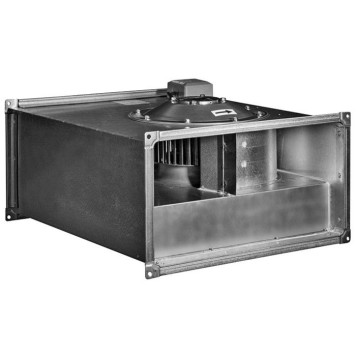

Zilon ZFP 80-50-4D

Прямоугольный канальный вентилятор, серия ZFP

Прямоугольный вентилятор Zilon ZFP 80-50-4D применяется в прямоугольных канальных системах вентиляции. Такой вентилятор устанавливается для организации как приточной, так и вытяжной вентиляции загородного дома, коттеджа, офиса и производства.

Трехфазный прямоугольный вентилятор ZFP 80-50-4D оборудован высокопроизводительным двигателем с высокими техническим характеристиками: воздухопроизводительностью 6500 м3/час, при потребляемой мощности всего 4800 Вт и силе тока 8,0А. Высокая производительность обеспечивается установленным рабочим колесом с вперед загнутыми лопатками и двигателем с внешним ротором.
Бесшумность работы вентилятора обеспечивает статическая и динамическая сбалансированность крыльчатки вентилятора и высококачественные шариковые подшипники. Уровень внешнего шума при работе составляет всего 75дБ.
Вентилятор предназначен для подключения к прямоугольному воздуховоду с шириной 800 и высотой 500 мм.

Условия эксплуатации вентилятора Zilon ZFP 80-50-4D
Прямоугольный канальный вентилятор Zilon ZFP изготовлен из гальванизированной стали, его необходимо устанавливать в теплом, сухом и не взрывоопасном помещении. Не допускается использование для установки в дымоход и для перемещения взрывоопасных газов, пыли, муки, сажи и т.д. В вентиляторе встроены термоконтакты для защиты от перегрева двигателя. При повышении температуры мотора происходит аварийная остановка вентилятора, а после его остывания, вентилятор входит в рабочее состояние.

Монтаж и подключение
Указанный тип вентилятора необходимо устанавливать после воздушного фильтра и перед электрическим нагревателем или водяным калорифером. Монтаж возможет в любом положении.
Направление подключения указано на корпусе в виде стрелки. При соединении вентилятора с воздуховодом рекомендуется использовать уплотнительную межфланцевую ленту и гибкие вставки. Подключение вентилятора к электрической сети необходимо производить в соответствии со схемой расположенной на тыльной стороне клеммной колодки. Подключение необходимо производить высококвалифицированному специалисту. Напряжение, подаваемое на вентилятор, трехфазное и составляет 380В.
Обслуживание вентилятора ZFP 80-50-4D невероятно удобно и комфортно и не составляет большого труда и не занимает много времени. Необходимо лишь снять одну из защитных пластин корпуса и повернуть откидывающую пластину с расположенным мотором в сторону. При монтаже вентилятора необходимо лишь учесть возможность доступа к двигателю и клеммной коробке для сервисного обслуживания.

Регулировка производительности
Для управления производительностью этого вентилятора необходимо приобрести регулятор скорости вращения с характеристикой силы тока не менее 8,5А. Возможно применение плавного регулятора(только для однофазных моделей), пятиступенчатого трансформаторного регулятора или частотного преобразователя.
