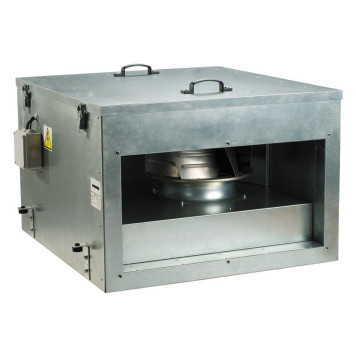

Blauberg Box-I EC 50x25-1 max

Вентилятор для прямоугольных каналов

ПРИМЕНЕНИЕ

• Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений.

• Для создания экономичных и управляемых систем вентиляции.

• Для прямоугольных воздуховодов сечением от 300х150 до 1000х500 мм.

КОНСТРУКЦИЯ

• Корпус изготавливается из оцинкованной стали, cтойкой к атмосферным воздействиям.

• Корпус имеет слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

• Вентилятор рассчитан на продолжительную работу без отключения от сети.

• Для крепления к прямоугольным воздуховодам оснащен стандартными присоединительными фланцами шириной 20 мм.

• В корпусе предусмотрена технологическая крышка для ревизии и технического обслуживания двигателя.

ДВИГАТЕЛЬ

• Высокоэффективный ЕС-двигатель постоянного тока с внешним ротором оснащен рабочим колесом с назад загнутыми лопатками.

• ЕС-технологии отвечают самым современным требованиям в сфере создания энергосберегающей и управляемой вентиляции, обеспечивая экономию энергии до 35 % в сравнении с асинхронными двигателями.

• ЕС-двигатель обеспечивает управляемость во всем рабочем диапазоне вентилятора, снабжен встроенной тепловой защитой с автоматическим перезапуском.

• ЕС-двигатель не имеет трущихся и изнашивающихся деталей, таких как коллектор и щетки. Эти детали заменены электронной платой ЕС-контроллера, не требующей обслуживания.

• Рабочее колесо динамически сбалансировано.

• Вентиляторы могут работать в электрических сетях с частотой 50 Гц и 60 Гц, что не отображается на максимальной скорости вращения.

УПРАВЛЕНИЕ И РЕГУЛИРОВАНИЕ СКОРОСТИ

• Регулирование скорости вентилятора осуществляется с помощью управляющего сигнала 0–10 В, источником которого могут являться:

- встроенный или внешний регулятор скорости;

- оснащенный датчиками контроллер;

- централизованная система управления зданием.

• Значение управляющего сигнала может изменяться в зависимости от температуры, давления, содержания дыма и других параметров воздуха.

• При изменении значения сигнала вентилятор с ЕС-двигателем меняет скорость вращения и подает количество воздуха, необходимое в данный момент вентиляционной системе.

• Компьютерные централизованные системы управления зданием могут объединять несколько вентиляторов с ЕС-двигателем в сетях, с высокой точностью регулируя работу каждого из них.

МОНТАЖ

• Вентилятор предназначен для монтажа в прямоугольные каналы и может устанавливаться в любом положении.

• На фланцах вентилятора предусмотрены отверстия для крепежных болтов, которыми он напрямую крепится к воздуховодам.

• Возможен монтаж с круглым каналом на выходном фланце с помощью дополнительного переходника с круглым патрубком (приобретается отдельно).

• При подсоединении вентиляторов к вентиляционным каналам через гибкие вставки, а также для типоразмеров 600х300 и выше необходимо обеспечить крепление к монтажным конструкциям с помощью опор, подвесов или кронштейнов.

• При монтаже необходимо предусмотреть доступ к технологической крышке для обслуживания вентилятора.
