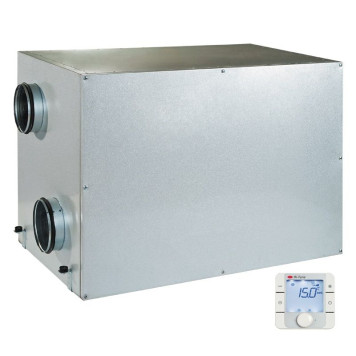

Blauberg KOMFORT Roto EC LW400 S17

Приточно-вытяжная вентиляционная установка

Особенности:

• Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.

• Для создания управляемых энергосберегающих систем вентиляции.

• Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.

• Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.

• Установки предназначены для монтажа с круглыми воздуховодами диаметром 160, 250 или 315 мм. KOMFORT Roto EC LE/LW 200 предназначены для подключения к прямоугольным воздуховодам размером 500x300 мм.

Конструкция:

• KOMFORT Roto EC LE – модели с электрическим нагревателем.

• KOMFORT Roto EC LW – модели с водяным (гликолевым) нагревателем.

• Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией толщиной до 25 мм из минеральной ваты.

• На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.

• Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.

• Откидные боковые панели корпуса обеспечивают удобный доступ для сервисного обслуживания (чистка элементов, замена фильтров и т.д.).

Двигатели:

• Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.

• ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.

• ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.

• Крыльчатки динамически сбалансированы.

Фильтрация воздуха:

• Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.

Рекуперация тепла:

• В установке применяется высокоэффективный роторный регенератор из алюминия.

• Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, через которые проходят воздушные потоки.

• При вращении регенератора слои ленты контактируют сначала с приточным, а затем с вытяжным воздушным потоком.

• Вследствие этого лента поочередно нагревается и охлаждается, передавая тепло и влагу от теплого воздушного потока холодному. Таким образом рекуперация снижает потери тепла в холодный период года и снижает нагрузку на кондиционер в жаркий период.

• Преимуществами роторного регенератора перед пластинчатыми рекуператорами являются отсутствие конденсата, поддержание комфортной влажности воздуха и высокая стойкость к обмерзанию.

Монтаж:

• Установку можно монтировать на полу, подвешивать к потолку или крепить к стене с помощью монтажных кронштейнов.

• Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ для сервисного обслуживания и замены фильтров.

• Установка с левой стороной обслуживания.

Нагреватель:

• Встроенный нагреватель активируется для нагрева приточного воздуха, если температура воздуха в помещении не может быть достигнута только за счет рекуперации тепла.

• KOMFORT Roto EC LE оснащены электрическим нагревателем для работы при низких темературах наружного воздуха.

• Контроль выходного напряжения плавного электрического нагревателя обеспечивает автоматическое регулирование температуры приточного воздуха.

• Для защиты от перегрева электронагреватель оснащен двумя встроенными термовыключателями: с рабочей температурой +60 °C с автоматическим перезапуском и с рабочей температурой +90 °C с ручным перезапуском.

• KOMFORT Roto EC LW оснащены водяным (гликолевым) нагревателем для работы при низких темературах наружного воздуха.

• Мощность водяного нагревателя регулируется для автоматического поддержания температуры приточного воздуха.

• Для защиты водяного нагревателя от обмерзания применяются датчик температуры воздуха после нагревателя и датчик температуры обратного теплоносителя.

• Водяные нагреватели предназначены для работы с максимальным рабочим давлением 1 МПа (10 бар) и максимальной рабочей температурой +95 °C.

• Втулки водяного нагревателя расположены со стороны сервисной панели.

Управление и автоматика:

• Установки KOMFORT Roto EC LE…S17 и KOMFORT Roto EC LW…S17 комплектуются панелью управления th-Tune.

• Установки KOMFORT Roto EC LE…S18 и KOMFORT Roto EC LW…S18 комплектуются панелью управления pGD1.

Функции автоматики:

• Выбор скорости: низкая, средняя, высокая;

• Настройка скоростей от 0 до 100 % для приточного и вытяжного вентиляторов отдельно;

• Индикация необходимости обслуживания фильтров;

• Индикация аварии;

• Работа установки по таймеру;

• Работа установки по недельному графику;

• Контроль и управление температурой приточного воздуха;

• Управление ККБ;

• Управление электроприводами воздушных заслонок.
