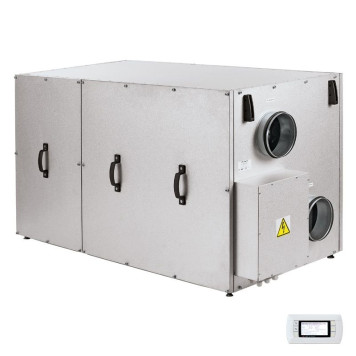

Blauberg KOMFORT Roto EC LHP 400 S18

Приточно-вытяжная вентиляционная установка

Особенности:

• Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.

• Для создания управляемых энергосберегающих систем вентиляции.

• Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.

• Система вентиляции с роторным регенератором и тепловым насосом позволяет обеспечить помещение чистым воздухом с комфортной температурой, существенно уменьшая нагрузку на системы отопления или охлаждения.

• Установки предназначены для монтажа с круглыми воздуховодами диаметром 160 или 250 мм.

Конструкция:

• Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией толщиной до 25 мм из минеральной ваты.

• Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.

• Специальная конструкция боковых панелей корпуса обеспечивает удобный доступ для сервисного обслуживания (чистка элементов, замена фильтров и т.д.).

• KOMFORT Roto EC LHP: модели с роторным регенератором и тепловым насосом без преднагрева.

• KOMFORT Roto EC LEHP: модели с роторным регенератором и тепловым насосом с электрическим преднагревом приточного воздуха.

Двигатели:

• Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.

• ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.

• ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей.

• Крыльчатки динамически сбалансированы.

Фильтр:

• Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.

• Для обеспечения высокой степени очистки приточного воздуха возможно дополнительно установить опциональный фильтр с классом очистки F7.

Двухступенчатая система энергосбережения:

• I ступень: возврат тепловой энергии с помощью роторного регенератора (до 85 %).

• II ступень: нагрев тепловым насосом приточного воздуха за счет использования низкопотенциальной тепловой энергии вытяжного воздуха. Крыльчатки динамически сбалансированы.

Рекуперация тепла:

• В установке применяется высокоэффективный роторный регенератор из алюминия.

• Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, через которые проходят воздушные потоки.

• При вращении регенератора слои ленты контактируют сначала с приточным, а затем с вытяжным воздушным потоком.

• Вследствие этого лента поочередно нагревается и охлаждается, передавая тепло и влагу от теплого воздушного потока холодному. Таким образом рекуперация снижает потери тепла в холодный период года и снижает нагрузку на кондиционер в жаркий период.

• Преимуществами роторного регенератора перед пластинчатыми рекуператорами являются отсутствие конденсата, поддержание комфортной влажности воздуха и высокая стойкость к обмерзанию.

Тепловой насос:

• Установка оборудована современным реверсивным тепловым насосом, который позволяет нагревать или охлаждать приточный воздух, используя тепло вытяжного воздуха. Полностью интегрированный в конструкцию установки тепловой насос исключает необходимость монтажа наружного и внутреннего блоков кондиционера на фасаде здания и внутри помещения. Подогретый или охлажденный воздух распределяется по системе возуховодов через распределительные устройства, что придает эстетически привлекательный вид дому как изнутри, так и снаружи.

• Тепловой насос оборудован всеми необходимыми системами защиты, такими как защита от пониженного и повышенного давления, защита от обмерзания (автоматическая оттайка), защита компрессора от перегрева.

• В тепловом насосе установлен малошумный и эффективный ротационный компрессор. В качестве рабочего вещества используется экологически безопасный холодильный агент R410A – не разрушает озоновый слой.

• Тепловой насос позволяет перемещать тепловую энергию от вытяжного воздуха приточному. При этом количество передаваемого тепла больше, чем количество электроэнергии, потраченной на транспортировку тепла, в 2–6 раз.

Основные режимы работы установки:

• Режим «Auto»: Установка работает в автоматическом режиме, обеспечивая приточно-вытяжную вентиляцию помещения и поддерживая заданную пользователем температуру воздуха в помещении.

• Режим «Нагрев»: Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении не ниже заданной. Если температура воздуха в помещении становится ниже заданной, включается рекуператор и тепловой насос (на нагрев).

• Режим «Охлаждение»: Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении не выше заданной. Если температура воздуха в помещении становится выше заданной, включается регенератор и тепловой насос (на охлаждение).

• Режим «Рекуперация»: Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении с помощью регенератора без включения теплового насоса.

• Режим «Вентиляция»: Установка обеспечивает приточно-вытяжную вентиляцию помещения без поддержания температуры воздуха в помещении. Работа регенератора и теплового насоса заблокирована. Установка температуры в помещении недоступно. Данный режим работы доступен только при использовании панели управления S18 (pGD1).

• Режим «Размораживание»: Включается автоматически (по истечении установленного временного диапазона и/или при достижении граничной температуры) при работе установки в режиме «Auto» и «Нагрев» для предотвращения обледенения теплообменника теплового насоса. В режиме «Оттайка» блокируется работа вентиляторов. По завершению режима «Размораживание» установка автоматически возвращается в предыдущий режим работы. В режиме «Размораживание» пользователю недоступно переключение режимов работы установки.

• Режим «Преднагрев»: При работе установки в режимах «Auto» или «Нагрев» в условиях низких температур окружающей среды приточный воздух поступающий в установку предварительно подогревается электронагревателем. Режим активируется автоматически при понижении температуры окружающей среды ниже -8 °С. Если температура наружного воздуха выше -8 °С, то режим «Преднагрев» отключается. Данный режим доступен в заводской комплектации только в установке с электрическим нагревателем KOMFORT Roto EC LEHP. Для реализации режима «Преднагрев» в установке исполнения KOMFORT Roto EC LHP необходим монтаж серийного электронагревателя в корпус установки (приобретается отдельно). Монтаж нагревателя может осуществляться исключительно сервисной службой сертифицированной заводом-изготовителем установок.

• Режим «Рециркуляция»: Доступен опционально при условии оборудования установки внешним рециркуляционным клапаном (приобретается отдельно). Режим рециркуляции активируется автоматически при отрицательных значениях наружных температур и позволяет значительно снизить энергопотребление установки за счет частичного возвращения вытяжного воздуха в приточный канал установки.

Монтаж:

• Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов. Доступ для сервисного обслуживания – со стороны боковой панели.

Нагреватель:

• Установка KOMFORT Roto EC LEHP оборудована позисторным электрическим нагревателем, предназначенным для преднагрева уличного воздуха при низкой температуре.

• Использование преднагрева позволяет сократить частоту включения циклов размораживания теплового насоса, что увеличивает эксплуатационную эффективность установки.

• Нагреватель разделен на два активных элемента, что позволяет экономно расходовать электрическую энергию и обеспечивать при этом достаточную мощности нагрева.

Управление и автоматика:

• Установки KOMFORT Roto EC L(E)HP S17 комплектуются панелью управления th-Tune.

• Установки KOMFORT Roto EC L(E)HP S18 комплектуются панелью управления pGD1.

Системы интеллектуального управления:

• Технология "Limit function": Автоматическое снижение расхода воздуха для обеспечения заданной пользователем температуры. Если установка при работе в режиме «Auto» или «Нагрев» на протяжении 20 минут не обеспечивает заданной пользователем температуры воздуха в помещении, происходит автоматическое снижение расхода воздуха (скорости вентиляторов). Возврат к установленному режиму работы вентиляторов происходит по достижению заданной температуры воздуха на притоке. При работе установки в режиме «Limit function» возможность изменения расхода воздуха блокируется.

• Технология «Warming-up»: Защита от подачи в помещение холодного воздуха в режиме «Auto» или «Нагрев». Осуществляется за счет прогрева теплообменника теплового насоса в приточном канале установки при отключенном приточном вентиляторе. Режим «Warming-up» включается после режима «Размораживание», а также при первом пуске, если температура наружного воздуха ниже +10 °С. По завершению режима «Warming-up» установка возвращается врабочим режимам «Auto»или «Нагрев».

• Технология «Higher speed»: Автоматическое увеличение расхода вытяжного воздуха при работе установки в режиме «Охлаждение» для защиты теплового насоса по давлению. После снижения давления скорость вытяжного вентилятора возвращается к ранее заданным значениям.

• Технология «Smart Safe»: Автоматическая защита установки от работы за пределами эксплуатационных характеристик. Установка оборудована интеллектуальной системой защиты оборудования, которая обеспечивает безопасную и надежную работу оборудования в пределах допустимых температурных условий окружающей среды. В случае отклонения эксплуатационных условий от допустимых, установка может производить регулирование работы или отключение отдельных узлов и агрегатов во избежание выхода оборудования из строя.

• Технология «Heat Pump Protection»: Автоматическая защита теплового насоса от аварий:

• Защита от повышенного и пониженного давления. При выходе давления холодильного агента за рабочий диапазон, датчики давления подают сигнал контроллеру установки на отключение питания компрессора теплового насоса. Питание компрессора восстанавливается, если давление пришло в норму.

• Тепловая защита компрессора от перегрева. При превышении температуры корпуса компрессора выше допустимой, питание компрессора отключается. Питание восстанавливается, когда температура возвращается в рабочий диапазон.

• Технология «отложенный старт». Защита от циклической работы компрессора (блокируется слишком частое включение/выключение компрессора).

• Технология «Serviceability»: Благодаря реализованным конструктивным решениям обеспечен легкий доступ к узлам и деталям установки, простота обслуживания, замена расходных материалов и комплектующих и высокая ремонтопригодность изделия в целом.

• Технология «Fresh Air»: Технология, обеспечивающая подачу в дом чистого воздуха. Установка оборудована фильтрами класса очистки G4. Установка отслеживает рабочий ресурс фильтров и напоминает о необходимости их замены.

• Технология «Ozone protection»: В качестве рабочего вещества в тепловом насосе используется высокотехнологичный двухкомпонентный холодильный агент R410A не разрушающий озоновый слой.

• Технология «Save Energy»: Комплекс инженерно-технических решений, направленный на снижение энергопотребления установки:

• Позисторный электронагреватель для преднагрева с двумя активными элементами;

• Усиленная теплоизоляция приточной камеры;

• Встроенный высокоэффективный тепловой насос воздух-воздух;

• Регулируемая скорость вентиляторов;

• Автоматическое включение/выключение регенератора и теплового насоса;

• Не используется электронагреватель в режиме «Размораживание»;

• Intelligent Blauberg Software – программное обеспечение управления работой установки, позволяющее обеспечить оптимальные рабочие характеристики при низком энергопотреблении с учетом эксклюзивных алгоритмов управления.

• Технология «Low noise»: Комплекс инженерно-технических решений, направленный на снижение шума во время работы установки:

• тепловой насос встроен в изолированный корпус установки;

• вентиляторы с регулируемой скоростью;

• малошумный ротационный компрессор.

• Технология «Autorestart»: Установка сохраняет заданный режим работы в случае перебоев с электроэнергией.

• Технология «Simple Use»: Установка поставляется с завода как комплектное заводское изделие, готовое к эксплуатации. Затраты на монтаж и обслуживание сведены к минимуму. Не требует от пользователя особой квалификации, имеет простой, интуитивный интерфейс управления.

• Технология «CO2 control»: Поддержание уровня CO2 в вентилируемом помещении не выше заданного пользователем значения. В случае превышения уровня CO2 в объеме помещения, установка автоматически увеличивает кратность воздухообмена. Опция доступна только с внешним датчиком контроля CO2 с выходным сигналом 0–10 В (приобретается отдельно).

• Технология «RH control»: Поддержание уровня относительной влажности в вентилируемом помещении не выше заданного пользователем значения. В случае превышения уровня относительной влажности, установка автоматически увеличивает кратность воздухообмена. Опция доступна только с панелью управления S17 (th-Tune) в специльном исполнении или с внешним датчиком контроля относительной влажности с выходным сигналом 0–10 В (приобретается отдельно).

• Технология «Rapid access to set mode»: Чем больше разница между температурой окружающей среды и установленной температурой, тем быстрее происходит активация работы теплового насоса.
