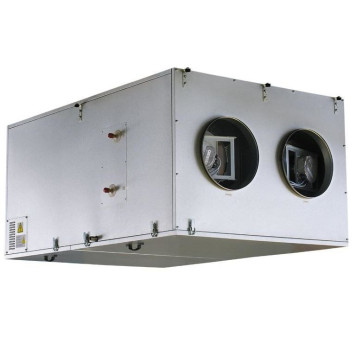

Blauberg KOMFORT EC DW2000-4 S11

Приточно-вытяжная вентиляционная установка

Особенности:

• Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.

• Для создания управляемых энергосберегающих систем вентиляции.

• Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.

• Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.

• Совместимы с круглыми воздуховодами диаметром от 200 до 400 мм.

Конструкция:

• Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией из минеральной ваты толщиной 20 или 25 мм.

• На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.

• Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.

• Сервисная панель корпуса обеспечивает удобный доступ для обслуживания (чистка элементов, замена фильтров и т.д.).

Двигатели:

• Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.

• ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.

• ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.

• Крыльчатки динамически сбалансированы.

Рекуперация тепла:

• В установке применяется пластинчатый рекуператор перекрестного тока из алюминия, который возвращает тепло.

• Для сбора и отвода конденсата в установке предусмотрен поддон, расположенный под блоком рекуператора.

• Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.

• Принцип рекуперации основан на передаче тепла и/или влаги через пластины рекуператора. В холодный период года приточный воздух подогревается в рекуператоре за счет теплого вытяжного воздуха, что позволяет существенно уменьшить потери тепла за счет вентиляции и, соответственно, расходы на отопление.

• В жаркий период происходит обратный процесс: приточный воздух охлаждается в рекуператоре за счет прохладного вытяжного воздуха, что снижает нагрузку на кондиционеры и экономит электричество.

Защита от обмерзания:

• Для предотвращения обмерзания рекуператора в зимний период года применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, приточный воздух снова проходит и прогревается через рекуператор, и установка продолжает работу в обычном режиме.

Нагреватель воздуха:

• Установки оснащены водяным (гликолевым) нагревателем для эксплуатации при пониженных температурах приточного воздуха.

• Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный водяной нагреватель для дополнительного нагрева приточного воздуха.

• Регулирование температуры теплоносителя обеспечивает поддержание температуры приточного воздуха на заданном уровне.

• Для защиты водяного нагревателя от обмерзания применяются датчик температуры воздуха после нагревателя и датчик температуры обратного теплоносителя.

Фильтрация воздуха:

• Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.

Управление и автоматика:

• Установки оснащены встроенной системой автоматики с настенной панелью управления с сенсорным дисплеем.

• Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.

Функции автоматики:

• Включение/выключение установки.

• Выбор необходимой скорости вращения вентиляторов и регулирование производительности установки. Каждая скорость настраивается на этапе наладки для приточного и вытяжного вентилятора отдельно.

• Поддержание температуры воздуха в помещении на заданном значении посредством управления циркуляционным насосом и регулирующим клапаном теплоносителя в водяном нагревателе.

• Защита нагревателя от замерзания по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя.

• Прогрев нагревателя перед запуском и поддержание установленной температуры обратного теплоносителя при неработающем вентиляторе.

• Открытие/закрытие заслонки байпаса для летнего проветривания.

• Установка и поддержание желаемой температуры в помещении или канале.

• Включение/выключение и настройка работы таймера.

• Установка cуточного и недельного графика работы.

• Управление по канальному датчику влажности FS1 (приобретается отдельно) или по датчику влажности, встроенному в панель управления.

• Контроль степени загрязненности фильтров.

• Остановка системы по команде от щита пожарной сигнализации.

• Управление электроприводом приточной и вытяжной заслонки (приобретаются отдельно).

• Управление охладителем (приобретается отдельно).

Монтаж:

• Установка монтируется к потолку с помощью монтажных кронштейнов.

• Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидной боковой панели для сервисного обслуживания и замены фильтров.

• Доступ для сервисного обслуживания и чистки фильтра снизу.
