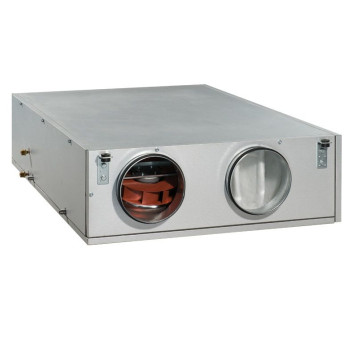

Blauberg KOMFORT EC DW1000-4 S11 П

Приточно-вытяжная вентиляционная установка

• Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
• Для создания управляемых энергосберегающих систем вентиляции.
• Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
• Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.
• Совместимы с круглыми воздуховодами диаметром от 200 до 400 мм.

КОНСТРУКЦИЯ

• Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией из минеральной ваты толщиной 20 или 25 мм.
• На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.
• Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
• Сервисная панель корпуса обеспечивает удобный доступ для обслуживания (чистка элементов, замена фильтров и т.д.).

ВЕНТИЛЯТОРЫ

• Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-моторы с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.
• ЕС-моторы обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.
• ЕС-моторы отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.
• Турбины динамически сбалансированы.

НАГРЕВАТЕЛЬ ВОЗДУХА

• Установки оснащены водяным (гликолевым) нагревателем для эксплуатации при пониженных температурах приточного воздуха.
• Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный водяной нагреватель для дополнительного нагрева приточного воздуха.
• Мощность водяного нагревателя регулируется плавно для автоматического поддержания температуры приточного воздуха.
• Для защиты водяного нагревателя от обмерзания применяются датчик температуры воздуха после нагревателя и датчик температуры обратного теплоносителя.

МОНТАЖ

• Установка монтируется к потолку при помощи монтажных кронштейнов.
• Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидной боковой панели для сервисного обслуживания и замены фильтров.

• KOMFORT EC DW600/1000 – со стороны правой или левой боковой панели;

• KOMFORT EC DW2000/3800 – доступ снизу.


• В установках KOMFORT EC DW600/1000 применяются противоточные рекуператоры из алюминия с большой площадью поверхности и высоким КПД.
• В установках KOMFORT EC DW2000/3800 применяются пластинчатые рекуператоры перекрестного тока из алюминия с большой площадью поверхности и высоким КПД.
• Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.
• Принцип рекуперации основан на использовании тепла удаляемого воздуха для нагрева приточного воздуха. Процесс передачи тепла происходит в рекуператоре, где теплый вытяжной воздух отдает большую часть своего тепла приточному свежему воздуху, что существенно уменьшает потери тепловой энергии в холодный период года. В летний период происходит обратный процесс: охлажденный выводимый воздух передает часть холода теплому приточному воздуху и позволяет более эффективно использовать работу кондиционеров при вентиляции помещений.
• Для предотвращения рекуператора от обмерзания в зимний период времени применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, приточный воздух снова проходит и прогревается через рекуператор и установка продолжает работу в обычном режиме.
• Для сбора и отвода конденсата предусмотрен поддон, расположенный под блоком рекуператора.

ФИЛЬТРАЦИЯ ВОЗДУХА

• В установках KOMFORT EC DW600/1000 применяются приточные карманные фильтры G4 (F7 – опция) и вытяжные кассетные фильтры G4.
• В установках KOMFORT EC DW2000/3800 применяются приточные и вытяжные кассетные фильтры G4.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установки оснащены встроенной системой автоматики с настенной панелью управления с сенсорным дисплеем.
Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.
Функции автоматики:

• Включение / Выключение установки.

• Выбор необходимой скорости вращения вентиляторов и регулировка производительности установки. Каждая скорость настраивается на этапе наладки для приточного и вытяжного вентилятора отдельно.

• Поддержание температуры воздуха в помещении на заданном значении посредством управления циркуляционным насосом и регулирующим клапаном теплоносителя в водяном нагревателе.

• Защита нагревателя от замерзания по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя.

• Прогрев нагревателя перед запуском и поддержание установленной температуры обратного теплоносителя при неработающем вентиляторе.

• Открытие / закрытие заслонки байпаса для летнего проветривания.

• Установка и поддержка желаемой температуры в помещении или канале.

• Включение / Выключение и настройка работы таймера.

• Установка cуточного и недельного графика работы.

• Управление по канальному датчику влажности FS1 (приобретается отдельно) или по датчику влажности, встроенному в панель управления.

• Контроль степени загрязнения фильтров.

• Остановка системы по команде от щита пожарной сигнализации.

• Управление электроприводом приточной и вытяжной заслонки (приобретаются отдельно).

• Управление охладителем (приобретается отдельно).
