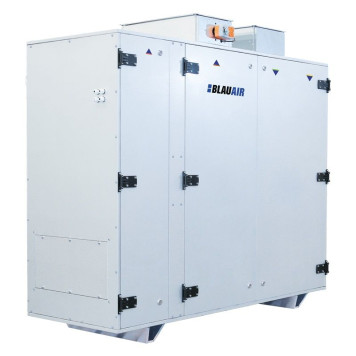

Blauberg BlauAir BL 02 CFV 1500-HW S30 CDX

Приточно-вытяжная вентиляционная установка

Серия высокоэффективных вентиляционных установок с пластинчатым рекуператором доступна в пяти стандартных размерах, основанных на производительности по воздуху: 1500, 2500, 3500, 5000 и 6000 м³/ч.

Все установки в стандартном исполнении выполняются без нагревателя (серии CFV), с электрическим или водяным нагревателем (CFV-E или CFV-W, соответственно) и полностью готовы к работе, со всеми необходимыми элементами управления.

Основные характеристики:

• Высокоэффективные EC-вентиляторы, крыльчатка с назад загнутыми лопатками.

• Встроенные автоматические заслонки.

• Интегрированная система управления "Plug-&-Play"

• Изолированный двойной бескаркасный корпус.

• Соответствие ECO-Design’18.

• Алюминиевый пластинчатый теплообменник.

• Панельные фильтры F7, опционально G4.

• Распашные двери для обслуживания.

• Web-интерфейс, MODBUS, выходы для дополнительного испарительного или водяного охлаждения / обогрева.

• Комплект аксессуаров: шумоглушители, экономайзеры, VAV, CAV и т.д. (заказывается дополнительно).

• Управление по влажности / CO2 / температуре / постоянному давлению / таймеру (опция).

• Комплект для наружного монтажа (поставляется отдельно).

• Корпус: двойной, бескаркасный, 40 мм минеральной ваты плотностью 90 кг/м³.

• Наружный и внутренний слои – алюмоцинк.

• EN1886 класс: D1, T2, ТВ2; устойчивость к коррозии в соответствии с ISO 12944: класс C4.

Управление:

• Поставляемые установки комплектуются системой управления "Plug-&-Play" на базе программируемого контроллера Carel. В зависимости от конфигурации установки, система по умолчанию оснащена тремя датчиками температуры: наружного, приточного и удаляемого воздуха; датчиком температуры обратной воды, реле защиты от замерзания – для конфигурации с водонагревателем; реле защиты от перегрева – для конфигурации с электрическим нагревателем.

• Стандартные выходы контроллера позволяют подключать различные дополнительные датчики. Система управления "Plug-&-Play" оснащена панелью дистанционного управления Carel th-Tune, которая обеспечивает настройку базовых параметров и имеет удобный интерфейс.

• Carel PGD1 может быть установлена по требованию и обеспечивает большую гибкость и сложные нестандартные настройки регулирования для сервисного обслуживания.

Основные функции системы управления "Plug-&-Play":

• работа в режимах comfort, precomfort, economy;

• регулировка температуры;

• недельное расписание установок: функции выходного и особого дня, выбор до четырех ежедневных временных диапазонов;

• автоматическая защита теплообменников и рекуператоров;

• управление давлением, расходом воздуха, влажностью (с дополнительными датчиками);

• контроль качества воздуха (с дополнительными датчиками CO2/IAQ);

• режимы free-cooling или free-heating (в соответствии с моделью);

• управление насосами, сигнализация перегрузки, антиблокировка для каждого насоса (в соответствии с моделью);

• протокол Modbus и дружественный пользовательский интерфейс с сетевым портом.

Функции регулирования со cтандартной панелью th-Tune:

• выбор скорости вентилятора (мин./средн./макс.) или автоматически (Auto);

• установка текущей даты/времени;

• настройка недельного графика;

• установки времени старта, температуры и влажности;

• вкл/выкл устройства;

• просмотр ошибок/аварий;

Противоточный рекуператор:

• Рекуператор выполнен из профилированных алюминиевых пластин, уплотненных эластичным термостойком герметиком.

• Уплотнение обеспечивает надежное разделение приточного и вытяжного воздуха, предотвращая внутренние перетоки и передачу влаги, грязи, запахов и микроорганизмов между потоками.

• Обводной канал (байпас) на рекуператоре, с автоматическим приводом Belimo, обеспечивает активную защиту от замерзания, функции free-heating и free-cooling.

• Дренажный поддон устанавливается под теплообменником на приточной и вытяжной стороне.

Центробежные осевые вентиляторы с электронно-коммутируемыми двигателями (EC моторы):

• Центробежные вентиляторы с ЕС двигателями используются для проектов, требующих высокой энергоэффективности.

• Преимущества такого типа вентилятора: крайне низкое энергопотребление при любой скорости, отсутствие необходимости внешнего контроля скорости, компактные размеры.

Бескаркасный корпус:

• Бескаркасная конструкция корпуса исключает тепловые мосты, которые часто возникают в алюминиевых или стальных рамах.

• Это значительно увеличивает тепловое сопротивление и снижает потери тепла, особенно для наружной установки.

• Она также предотвращает образование конденсата на поверхности во время воздушного охлаждения.

• Корпус изготовлен из алюмоцинка с 40 мм слоем тепловой и акустической изоляции из минеральной ваты.

Преимущества корпуса:

• Лучше тепловое сопротивление.

• Меньший вес блока.

• Нет тепловых мостов.

• Подходит для наружной установки в холодном климате. (при наружном исполнении).
