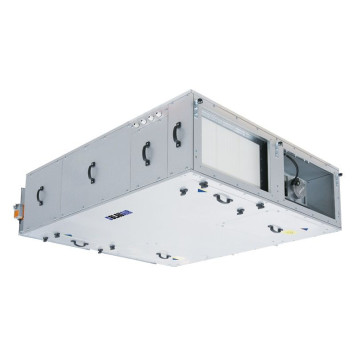

Blauberg BlauAir BL 01 CFP 700-HW S32 CDX

Приточно-вытяжная вентиляционная установка

Все установки BlauAir BL 01 CFP в стандартном исполнении выполняются без нагревателя (серии CFP), с электрическим или водяным нагревателем (CFP-E или CFP-W, соответственно) и полностью готовы к работе, со всеми необходимыми элементами управления.

Основные характеристики:

• Высокоэффективные EC-вентиляторы, крыльчатка с назад загнутыми лопатками.
• Встроенные автоматические заслонки.
• Интегрированная система управления "Plug-&-Play"
• Изолированный двойной бескаркасный корпус.
• Соответствие ECO-Design’18.
• Алюминиевый пластинчатый теплообменник.
• Панельные фильтры F7, опционально G4.
• Низкая высота идеально подходит для монтажа в пространстве подшивного потолка.
• Web-интерфейс, MODBUS, выходы для дополнительного испарительного или водяного охлаждения/обогрева.
• Комплект аксессуаров: шумоглушители, экономайзеры, VAV, CAV и т.д. (заказывается дополнительно).
• Управление по влажности / CO2 / температуре / постоянному давлению / таймеру (опция).
• Комплект для наружного монтажа (поставляется отдельно).
• Корпус: двойной, бескаркасный, 40 мм минеральной ваты плотностью 90 кг/м³.
• Наружный и внутренний слои – алюмоцинк.
• EN1886 класс: D1, T2, ТВ2; устойчивость к коррозии в соответствии с ISO 12944: класс C4.

Управление:

• Поставляемые установки комплектуются системой управления "Plug-&-Play" на базе программируемого контроллера Carel. В зависимости от конфигурации установки, система по умолчанию оснащена тремя датчиками температуры: наружного, приточного и удаляемого воздуха; датчиком температуры обратной воды, реле защиты от замерзания – для конфигурации с водонагревателем; реле защиты от перегрева – для конфигурации с электрическим нагревателем.
• Стандартные выходы контроллера позволяют подключать различные дополнительные датчики. Система управления "Plug-&-Play" оснащена панелью дистанционного управления Carel th-Tune, которая обеспечивает настройку базовых параметров и имеет удобный интерфейс.
• Carel PGD1 может быть установлена по требованию и обеспечивает большую гибкость и сложные нестандартные настройки регулирования для сервисного обслуживания.

Основные функции системы управления "Plug-&-Play":

• работа в режимах comfort, precomfort, economy;
• регулировка температуры;
• недельное расписание установок: функции выходного и особого дня, выбор до четырех ежедневных временных диапазонов;
• автоматическая защита теплообменников и рекуператоров;
• управление давлением, расходом воздуха, влажностью (с дополнительными датчиками);
• контроль качества воздуха (с дополнительными датчиками CO2/IAQ);
• режимы free-cooling или free-heating (в соответствии с моделью);
• управление насосами, сигнализация перегрузки, антиблокировка для каждого насоса (в соответствии с моделью);
• протокол Modbus и дружественный пользовательский интерфейс с сетевым портом.

Функции регулирования со стандартной панелью th-Tune:

• выбор скорости вентилятора (мин./средн./макс.) или автоматически (Auto);
• установка текущей даты/времени;
• настройка недельного графика;
• установки времени старта, температуры и влажности;
• вкл/выкл устройства;
• просмотр ошибок/аварий;

Противоточный рекуператор:

• Рекуператор выполнен из профилированных алюминиевых пластин, уплотненных эластичным термостойком герметиком.
• Уплотнение обеспечивает надежное разделение приточного и вытяжного воздуха, предотвращая внутренние перетоки и передачу влаги, грязи, запахов и микроорганизмов между потоками.
• Обводной канал (байпас) на рекуператоре, с автоматическим приводом Belimo, обеспечивает активную защиту от замерзания, функции free-heating и free-cooling.
• Дренажный поддон устанавливается под теплообменником на приточной и вытяжной стороне.

Центробежные осевые вентиляторы с электронно-коммутируемыми двигателями (EC моторы):

• Центробежные вентиляторы с ЕС двигателями используются для проектов, требующих высокой энергоэффективности.
• Преимущества такого типа вентилятора: крайне низкое энергопотребление при любой скорости, отсутствие необходимости внешнего контроля скорости, компактные размеры.

Бескаркасный корпус:

• Бескаркасная конструкция корпуса исключает тепловые мосты, которые часто возникают в алюминиевых или стальных рамах.
• Это значительно увеличивает тепловое сопротивление и снижает потери тепла, особенно для наружной установки.
• Она также предотвращает образование конденсата на поверхности во время воздушного охлаждения.
• Корпус изготовлен из алюмоцинка с 40 мм слоем тепловой и акустической изоляции из минеральной ваты.

Преимущества корпуса:

• Лучше тепловое сопротивление.
• Меньший вес блока.
• Нет тепловых мостов.
• Подходит для наружной установки в холодном климате (при наружном исполнении).
