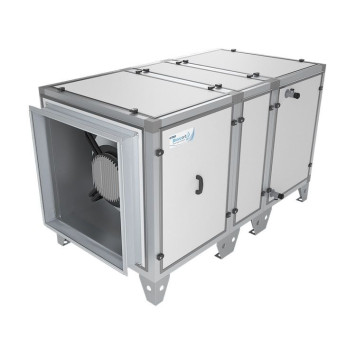

Breezart 10000 Aqua

Приточная установка с фреоновым охладителем

Приточная установка с водяным нагревателем и смесительным узлом с 2-х или 3-х ходовым клапаном (узел подбирается исходя из типа водоснабжения), комплектуется воздушным клапаном с электроприводом (с возвратной пружиной) и системой цифровой автоматики JetLogic с цветным сенсорным пультом управления и всеми необходимыми датчиками. Вентилятор Ebmpapst серии EC (произведен в Германии).

Функции автоматики

• Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
• Регулировка скорости вентилятора, 10 ступеней.
• Возможность управления увлажнителем воздуха с пульта вентустановки.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
• Часы реального времени (не сбрасываются при сбое питания).
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Удаленное управление с компьютера или смартфона / планшета.

Особенности и преимущества:

• Встроенная цифровая автоматика (MODBUS) с возможностью подключения к системе "умный дом"
• Пульт управления с цветным сенсорным дисплеем
• Удаленное управление (WEB-интерфейс)
• Управление вентилятором по датчикам CO2 / VOC (опция)
• Контроль загрязненности воздушного фильтра (цифровой датчик давления)
• Управление увлажнителем Breezart
• Управление вытяжным вентилятором
• Управление увлажнителем CAREL
• Недельный таймер
• VAV-совместимая вентустановка VaV
• Вентилятор EBMPapst серии EC (инверторный)
• 10-ти ступенчатое регулирование производительности
• Нагреватель водяной
• Смесительный узел водяного нагревателя
• Фильтр класса G4 на входе притока
• Управление внешним ККБ и охладителем воздуха (опция)
• Воздушный клапан на входе притока, с электроприводом, без возвратной пружины
• Термо- и шумоизолированный корпус

Приточная установка Breezart 6000 AQUA с водяным нагревателем предназначена для создания энергоэффективной системы вентиляции, с возможностью зонального регулирования и построения VAV-системы.

Входящая в комплект современная цифровая автоматика, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами непосредственно с пульта установки.

Оборудование Breezart обладает компактными габаритами и низким уровнем шума, что значительно упрощает выбор его размещения.

Установки полностью укомплектованы всем необходимым для работы и готовы к монтажу.

Вентилятор EBMPapst серии EC

Электронно-коммутируемый вентилятор с плавной регулировкой оборотов ведущего европейского производителя EBMPapst (Германия). В большинстве моделей установлены новейшие электронно-коммутируемые вентиляторы EBMPapst серии EC, отличающиеся широким диапазоном регулирования скорости, высоким КПД.
Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентиляторы имеют защиту от пропадания фазы и механической блокировки рабочего колеса.

Автоматика

Система цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.

VAV-система

В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.

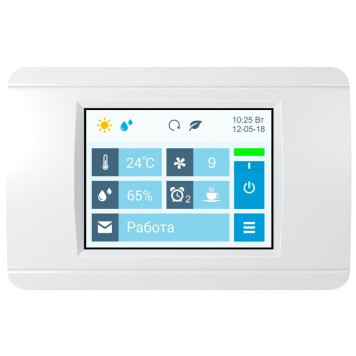

Цветной сенсорный пульт ДУ

Пульт управления TPD-283U / TPD-283U-H с цветным сенсорным дисплеем входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart.

Удаленное управление

Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.

Шумоизолированный корпус

Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.

Управление вентилятором по датчикам CO2 | VOC

Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.

Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана.

Секция охлаждения (опция)

Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе.

Керамический (PTC) нагреватель*

Преимущества перед обычными ТЭНовыми нагревателями:

• долговечность;
• энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
• экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);

*Используется не во всех установках, см. техническую документацию.

Смесительный узел

В установках с водяным нагревателем до 10 000 м3/час смесительный узел уже идет в комплекте.

Секция увлажнения (опция)

В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.

Воздушный клапан с электроприводом

Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.

Фильтрация воздуха

В установках Breezart применяются разные типы фильтров:

• Сменный фильтр грубой очистки класса G4
• Сменный фильтр тонкой очистки класса F7
• Сменный фильтр грубой очистки класса M5
• Сменный фильтр тонкой очистки класса F9
• Угольно — пылевой фильтр тонкой очистки класса F7
