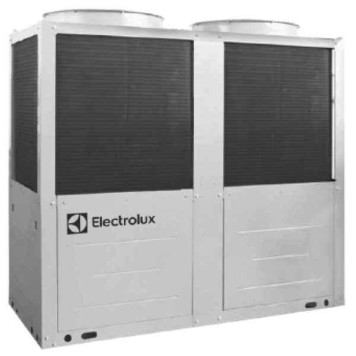

Electrolux EMASC-440

Чиллер модульный с воздушным охлаждением конденсатора

Система кондиционирования воздуха Electrolux EMASC-440 разработана и предназначена для кондиционирования воздуха, создания комфортных условий для человека в жилых и не жилых помещениях.
Это достигается за счет поддержания необходимой температуры (охлаждение или нагрев) и влажности воздуха. Помимо этих
параметров, система кондиционирования также поддерживает определенную чистоту (удаление взвешенных частиц содержащихся в воздухе) и подвижность воздуха в обслуживаемых помещениях.
Система кондиционирования EMASC-440 позволяет поддерживать температуру воздуха в обслуживаемых помещениях от +16°С и выше.
В базовую комплектацию системы кондиционирования воздуха EMASC-440 входят:

• наружный блок EMACO-440.
• внутренний блок EMACI-440.
• насос UCP-25/80-180.
• проводной пульт управления наружным блоком ERC-02.
• проводной пульт управления внутренним блоком ERC-05.

Пульт управления ERC-02 позволяет контролировать работу наружных блоков и управлять ими. Управление внутренним блоком EMACI-440 осуществляется посредством индивидуальных проводных пультов управления, входящих в комплект поставки внутренних блоков.

Наружные и внутренние блоки соединяются посредством трубопроводов водоснабжения системы кондиционирования.
Система кондиционирования EMASC-440 является скомплектованной по основным блокам. Трубопроводы водоснабжения системы кондиционирования, трубопроводная арматура (запорные вентили, предохранительные клапаны, манометры, воздухоотводчики и т.д.), для соединения наружных и внутренних блоков, дренажная система внутренних блоков, расходные материалы (термоизоляция, электрический кабель, крепежные элементы и т.п.), являются вспомогательными частями, в комплект поставки не входят, приобретаются покупателем отдельно и монтируются при установке системы кондиционирования на определенный объект (здание).
Допускается подключение к системе кондиционирования EMASC, иных внутренних блоков, по согласованию с производителем.
Сборка системы кондиционирования осуществляется непосредственно на объекте.
Охлаждение воздуха в помещении происходит с помощью внутреннего блока EMACI-440, осуществляющего местную рециркуляцию воздуха через теплообменник, встроенный во внутренний блок, в котором в качестве теплоносителя используется охлажденная вода, поступающая из наружного блока EMACO-440 с температурой +7°С. Охлаждённая и протекающая в необходимом количестве через теплообменники внутренних блоков вода, поглощает теплопритоки в обслуживаемых помещениях, то есть происходит теплообмен между охлажденной водой и теплым воздухом внутри помещений. В результате работы внутренних блоков воздух в помещениях охлаждается и осушается, а вода
нагревается (+12°С). Далее нагретая вода снова поступает в наружные блоки: охлаждается и цикл повторяется.
Вода, поглотившая теплоту воздуха внутри помещений, поступает в наружный блок системы кондиционирования EMACO-440, где происходит теплообмен между ней и хладагентом R410A, таким образом, вода охлаждается. Система автоматики наружного блока поддерживает на выходе температуру воды +7°С. с помощью насосной станции UCP-25/80-180, охлаждённая вода подаётся из наружных блоков EMACO во внутренние блоки EMACI системы кондиционирования
EMASC.
Осушение воздуха, происходит в процессе его охлаждения внутренними блоками EMACI, в результате конденсации влаги содержащейся в воздухе, проходящего через теплообменник внутреннего блока, вследствие чего снижается абсолютная влажность воздуха и он осушается. Образовавшийся конденсат по дренажной системе удаляется в канализацию.
Нагрев воздуха в помещениях происходит с помощью внутренних блоков EMACI, осуществляющих местную рециркуляцию воздуха через теплообменники, встроенные во внутренние блоки, в которых в качестве теплоносителя используется нагретая вода, поступающая из наружных блоков EMACO с температурой +45 °С на входе в теплообменник и +40°С на выходе из теплообменника внутреннего блока. Протекающая в необходимом количестве через теплообменники внутренних блоков нагретая вода, отдаёт своё тепло воздуху в обслуживаемых помещениях, то есть происходит теплообмен между нагретой водой и воздухом внутри помещений. В результате работы внутренних блоков воздух в помещениях нагревается, а вода охлаждается (+40 °С). Далее вода из внутренних блоков снова поступает в наружные блоки системы кондиционирования и цикл повторяется.
Вода, отдавшая тепло воздуху в обслуживаемых помещениях, поступает в наружные блоки системы кондиционирования EMACO, где встроенные в наружные блоки четырех ходовые клапана создают реверсивный цикл, меняется направление потока хладагента внутри наружных блоков, в результате происходит теплообмен между водой, поступающей от внешних блоков и хладагентом R410A, таким образом, вода нагревается за счет фазового перехода хладагента R410A (из газообразного состояния в жидкое - конденсации) и достигает необходимой температуры. Система автоматики наружного блока поддерживает на выходе температуру воды +45°С.
Пульт управления внутреннего блока (входящий в комплект поставки) позволяет поддерживать в обсуживаемом помещении заданную температуру.
